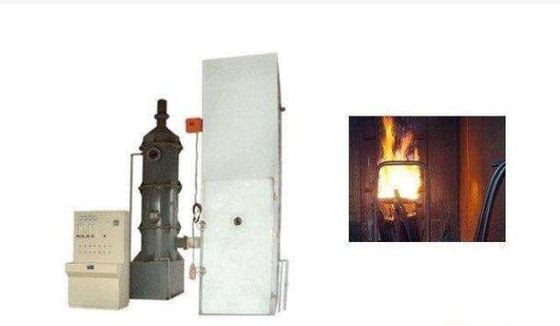

Máquina ardiente de la prueba del cable del paquete para los experimentos ardientes ignífugos del alambre y del cable

Máquina ardiendo de la prueba del cable del paquete

Aplicaciones

Conveniente para los experimentos ardientes ignífugos del alambre y del cable

Parámetros técnicos
1. dispositivo experimental
1,1 cámara de la prueba: El dispositivo experimental será una caja autosuficiente de anchura (1000 ± 100) milímetro, de profundidad (2000 ± 100) milímetro y de altura (4000 ± 100) milímetro. ¿La pared trasera y ambos lados de la caja de la prueba ser calor aislada con un coeficiente de transferencia de calor de aproximadamente 0,7 W? ¿m-2? K-1, una placa de acero inoxidable USU304 de 1,5 milímetros de grueso, y una fibra mineral aislador gruesa en el centro, 1,5 de 65 milímetros para el exterior. Placa de acero inoxidable gruesa USU304 del milímetro
1,2 fuente de aire:
1.2.1 la entrada de aire se equipa de un velocímetro digital del viento de la velocidad de aire, y el flujo de aire del aire es (5000±500) l/min.
1.2.2 después de que se termine la prueba: Si la muestra todavía está quemando para una hora después de que el fuego se para, se publica una alarma y la combustión es parada fuertemente por la lluvia.
Dispositivo
1,3 tipo de acero de la escalera: ancho (500 anchura de acero estándar de la escalera del ± 5) milímetros (800 milímetros de acero redondo inoxidable material USU304 de la escalera de acero ancha del ± 10)
dispositivo de la purificación de 1,4 emisiones:
1.4.1 la parte superior de la caja de la prueba se equipa de un anemómetro digital para asegurarse de que es el flujo del viento menos que 8M/S, que no afectará al flujo de aire en la cámara de la prueba.
1.4.2 colección del humo y dispositivo del humo que se lava: Acero inoxidable SUS304 con un diámetro de 800m m y una altura de 3500m m.
2, fuente de ignición
Tipo 2,1: La fuente de ignición incluirá uno o dos quemadores de gas del propano con sus flujómetros y mezcladores asociados del venturi. La superficie del fuego será 244 placas de metal planas con un diámetro de 1.32m m. La distancia de centro de estos agujeros es 3.2m m, que se escalona en tres filas, que es 81, 80 y 81, distribuidas en el nominal que el tamaño está en el rango de 257 x 4,5 milímetros. Además, una fila de pequeños agujeros se forma a ambos lados de la placa de fuego-respiración, y estos agujeros rectores pueden mantener la combustión estable de la llama. Cada hornilla se debe equipar de un dispositivo exacto para controlar el índice de afluencia del propano y del aire. El metro de flujo del rotor o el metro de flujo total puede ser utilizado
2,2 la ubicación de la fuente de ignición la hornilla debe ser puesta horizontalmente (75±5) el milímetro de la superficie delantera del espécimen del cable, 600±5 milímetro de la parte inferior de la cámara de la prueba, y simétrico con el eje de la escalera de acero. El punto de fuente de la luz de la hornilla será situado en el centro entre los dos travesaños de la escalera y por lo menos 500m m de acero del más bajo del espécimen.
