El cable del equipo de prueba del fuego BS6387 requerido mantener integridad del circuito bajo fuego condiciona

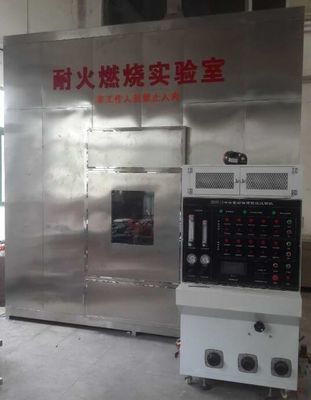

Dispositivo de la prueba BS6387 para el cable requerido mantener integridad del circuito bajo condiciones del fuego

Resumen

Este dispositivo de la prueba para la resistencia al fuego de los cables requeridos
para mantener integridad del circuito bajo condiciones del fuego. Es aplicable a los cables de
voltaje clasificado que no excede 600/1 000 V y del diámetro total menos que o
iguale a 20 milímetros.

Cumple a BS6387 estándar

La prueba dada en este estándar británico es a los cables que tienen dos o más aplicable
conductores aislados, independientemente de si los cables incorporan el otro metálico
elementos tales como conductor protector de la armadura, de la pantalla o del circuito. La prueba está también
aplicable a los cables que tienen un conductor aislado a condición de que el cable
incorpora por lo menos otro elemento metálico. La prueba no es aplicable a
cables que tienen el un conductor aislado pero no otro elemento metálico

Composición del equipo

1.Resistance para encender solamente la prueba

La resistencia para encender el banco de pruebas incluye la parte siguiente: sistema de apoyo de cable, dispositivo de detección continuo, fuente de calor.

Sistema de apoyo de cable: El cable abrazadera las chaquetas del cable lateralmente a través de los clips. La parte media del cable es fijada por dos anillos del metal (distancia 300m m de la distancia), y el anillo del metal se pone a tierra a las otras piezas de metal del dispositivo. El dispositivo de la ayuda de cable se muestra en el cuadro 1. Para los cables sin diámetro de la armadura menos de 10m m, u otros cables que tengan dislocación significativa durante la prueba, hay 3 anillos del metal, cada uno fijado en el anillo original del metal de cerca de 150m m.

2. Dispositivo de detección continuo: Deje el paso actual con todos los corazones del cable, un transformador estrella-conectado trifásico o tres transformadores monofásicos (o un transformador monofásico si la prueba es un cable del solo-corazón), y hay bastante la capacidad de mantener una corriente máxima permitida de la salida de 3A en el voltaje de la prueba. Conecte una lámpara con cada alambre de la base en el otro extremo del cable y aplique una corriente de aproximadamente 0.25A en el voltaje clasificado del cable.

fuente 3.Heat:
1. el calor es un mechero de gas tubular largo de 610 milímetros que puede suministrar fuertemente el metano y flamear intensivo.
2. medida de la temperatura: Un termómetro del diámetro de 2m m se coloca cerca de la entrada de aire, es paralelo a la hornilla sobre 75m m
3. temperatura y tiempo de la llama de la prueba: (véase el grado de la combustión BS6387)
650. °C del ± 40 de C - 3 horas
B 750. °C del ± 40 de C - 3 horas
C 950. °C del ± 40 de C - 3 horas
S 950. °C del ± 40 de C -20 minutos

4. Muestra del cable: La muestra es una sección del producto final, no menos que 1200 milímetros, y 100 milímetros de la capa de la envoltura y de la cubierta se quitan en ambos extremos. Los alambres en los extremos del cable deben estar de acuerdo con las conexiones eléctricas.
5. voltaje de la prueba: 200~1000V ajustable

¿Cuáles son los diversos tipos de prueba del fuego?
Prueba del fuego – tal como reacción y resistencia para encender la prueba de materiales y de estructuras, y la prueba de funcionamiento de la extinción de incendios de los componentes y sistemas (eg. extintores y regaderas), de la detección y sistemas y cables de alarma, y de los sistemas de ventilación del humo y del calor.
