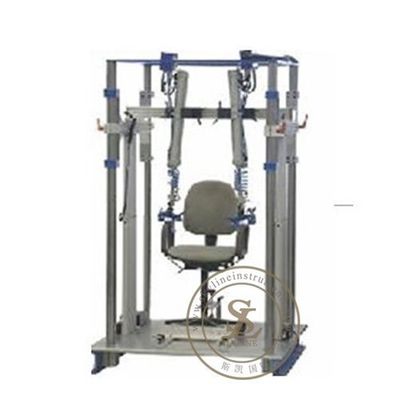

Equipo de prueba de los apoyabrazos de la silla de BIFMA 5,1 para evaluar la capacidad de la Tirón-resistencia de Tarmrest en la dirección paralela

La máquina de prueba de los apoyabrazos de la silla se utiliza para evaluar la capacidad de la tirón-resistencia de los apoyabrazos en la dirección paralela, de determinar su vida de cansancio bajo fuerza paralela. Fije el echador, fije la hora, y tirando de fuerza y de la hora para automáticamente coloque de nuevo.

Parámetro técnico
tamaño de a.base -1.5m (W)×2m (L)×2m (H)
cantidad del poste de b.Vertical: altura de 2 unidades: el 1.5m
barra-cantidad de c.Cross: 1 altura de la unidad: ajustable (accionado)
uso de la fuerza de d.Horizontal (prueba de fuerza)
-1 sistem de la polea de la unidad (neumático) al empuje del pull& (fuerza del specifice) el resto del brazo de la silla sola o múltiple del asiento
- Altura 500-1500m m ajustables.
- La distancia horizantal del minimun entre la polea y el resto -30mm del brazo (ajustables).
- Empuje minucioso del pull& 1 minucioso del contador de tiempo 1.
uso de la fuerza de e.Vertical (prueba de fuerza)
- Puede utilizar la misma polea para la fuerza horizontal pero la posición es bajo resto del brazo para crear una fuerza vertical.
- Los apoyabrazos y la polea verticales mínimos de la distancia serán el minuto 30 (ajustable)
Fuerza hacia abajo de la vertical minuciosa del contador de tiempo 1.
fuerza (exterior) de f.Horizontal (prueba de la durabilidad)
sistema de -1.Pulley usando el cable /strap para aplicar la fuerza horizontal para 50.000 ciclos en el resto del brazo (resistente).
- La distancia horizontal mínima entre la polea y los apoyabrazos -30mm (ajustables)
- Altura 500-1500m m ajustables.
- Controle el dígito -6
- Ciclo/minuto de la velocidad 10-30
fuerza (hacia abajo) de g.Vertical (prueba de la durabilidad)
- 1 sistema de la polea usando el cable/la correa a aplicarse
Fuerza vertical para el ciclo 10.000 en la prueba del brazo (resistente)
La distancia vertical del minnimum entre la polea y los apoyabrazos -30mm (ajustables)
- Fixible que coloca en la plataforma (bajo resto del brazo)
- Dígito contrario -6
- Velocidad - 10-30 ciclo 1minute.
cilindro de h.Pneumatic para gestionar el sistema de la polea
Tipo de cilindro: Cilindro doble
Fuerza máxima: Newton 2000
Requisito del suministro de aire: barra 6 (mínimo)
i.Stopper - refrenar la base de la silla del desplazamiento
el panel de j.Control
- Botón CON./DESC.
- Metro de la carga de la exhibición del LCD, velocidad, ciclo, tiempo
- Carga que detecta el ajuste - asegurar los muebles bajo prueba no se sobrecarga.
- Selector de la fuerza - seleccionar la fuerza de la predeterminación para probar
- Regulador del aire - el regulador del aire terminado con el indicador de presión será proporcionado.
característica de k.Safety

- La característica de la seguridad será instalada para parar la operación de la máquina en caso de urgencia o cuando se presentan las necesidades. Esto, da lugar a la contracción del cilindro neumático y a la descarga de la muestra de la prueba. La característica también podrá con seguridad:
- Parar la máquina de la prueba en caso de muestra de la prueba falló.

- Proteger la máquina de la prueba contra daño mecánico en el acontecimiento de la muestra de la prueba fallado, y el cilindro neumático contraerá la descarga de la muestra de la prueba.
- Para parar la máquina en caso de fuente de alimentación interrumpida.
- Para parar la máquina de la prueba en el final de un número predeterminado de ciclos/de movimientos.

• Fuerza del brazo prueba-vertical - parásitos atmosféricos (ANSI/BIFMA X5.1-2017, cláusula 12)
• Fuerza del brazo prueba-horizontal - parásitos atmosféricos (ANSI/BIFMA X5.1-2017, cláusula 13)
• Fuerza del brazo Prueba-horizontal - parásitos atmosféricos (ANSI/BIFMA X5.4-2012, cláusula 9)
• Fuerza del brazo Prueba-vertical - parásitos atmosféricos (ANSI/BIFMA X5.4-2012, cláusula 10)
• Arme la prueba de la durabilidad para las unidades múltiples de Seat - horizontales - el cíclico (ANSI/BIFMA X5.4-2012, la cláusula 11)
• Arme la prueba de la durabilidad para las unidades múltiples de Seat - horizontales - el cíclico (ANSI/BIFMA X5.4-2012, la cláusula 12)

Specfications

1. Altura 650-780m m de los apoyabrazos o especificado
2. Contador de tiempo LCD, 0.01sec-99.9sec, 1sec-99 segundo del minuto 99
3. Tamaño 1200*500*1000m m de la máquina
4. Fuerza paralela 100-200lb
5. Pulgada del movimiento 0-24 de la fuerza o especificado
6. Contador LCD, 0-999,999 veces
7. Peso 250kg
8. Poder
9. 1 £, AC220V, 3A

Estándares

• EN1335-3 2009 5,7
• Prueba-Cíclico-Apagado-centro de la esquina delantero de la Carga-facilidad de ANSI/BIFMA X5.1-2011 11,4
• Durabilidad del reposapiés de ANSI/BIFMA X5.1-2011 20 Prueba-Vertical-cíclica
• Prueba de la durabilidad del brazo de ANSI/BIFMA X5.1-2011 21 - cíclico
