SL - El probador terminal del tirón T812 para detecta para sacar la fuerza de los diversos terminales del arnés

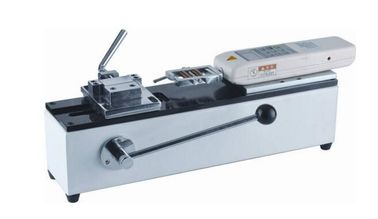

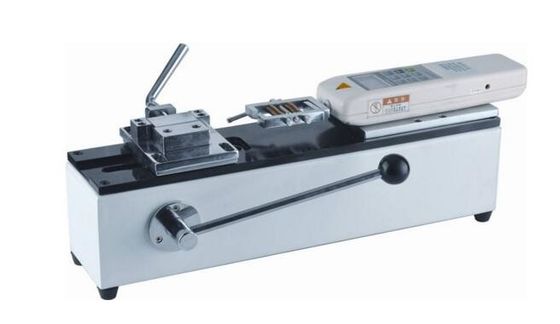

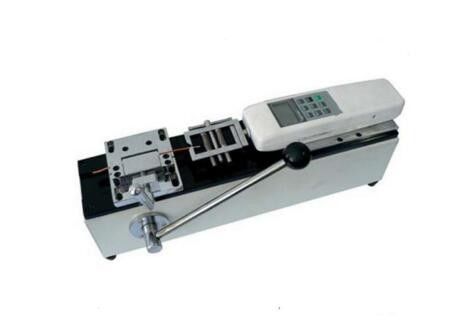

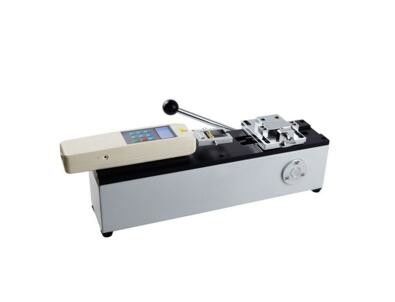

Probador terminal del tirón SL-T812

Uso
El probador de tensión terminal es un equipo de prueba desarrollado por nuestra compañía para la industria del arnés de cable y de electrónica.
Diseñó detectar la fuerza extraible de los diversos terminales del arnés. Indicadores de vaivén configurables de NK, del HF y accesorios especiales
El instrumento tiene las características del equipo compacto, del control exacto, de la alta exactitud de la medida, de la fijación con abrazadera conveniente de la muestra y de la operación simple, y es un equipo ideal para que los fabricantes del arnés de cable aseguren calidad del producto.


Característica
Instalación horizontal.
Operación manual de la operación, simple y estable.
La máquina se puede montar en una tabla para hacer el estante más estable.


Parámetros técnicos
Volumen: 450 milímetros de × 260 milímetros de × 160 milímetros.

Movimiento eficaz: 50m m.
Carga clasificada: 500N. (Puede también ser configurado con 1000N)
Peso neto: 10.6Kg.

Proceso de la operación de prueba
1. ponga la pieza del alambre de cada terminal del arnés en el extremo de la abrazadera izquierda, y gire la manija para afianzar la pieza del alambre con abrazadera (se ha presionado el terminal del arnés).
2. ponga el otro extremo del terminal del arnés en la abrazadera de la abrazadera derecha y gire la manija para mantener el extremo del terminal del arnés pegado el centro.
3. Utilice la llave de M4 Allen para alinear el centro de la abrazadera izquierda con el centro de la abrazadera derecha.
4. Si la serie del HF (metro de vaivén de la fuerza del indicador digital) se utiliza para empujar y para tirar de la sincronización, gire el poder, y la espera hasta que la exhibición del LCD muestre cero.
5. Si la sincronización de vaivén de la serie de NK (dinamómetro del tipo de puntero) está instalada, presione el botón de palanca para volver el finger a la posición cero.
6. dé vuelta a la manija del cuerpo para mover la abrazadera izquierda a la izquierda y la abrazadera derecha para afianzar el terminal con abrazadera.
