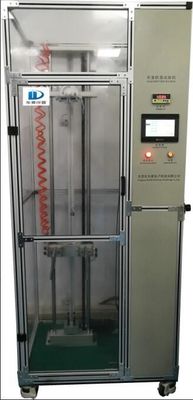

Pantalla táctil + máquina de la prueba de descenso de los ordenadores portátiles del equipo del prueba de laboratorio del PLC

1. Uso del producto

El dispositivo se utiliza para evaluar el impacto del producto en el funcionamiento del producto cuando se cae inesperado durante el uso real del producto. Es conveniente para los productos electrónicos pequeños tales como teléfonos móviles, cojines, e-libros, y diccionarios electrónicos que se probarán para el descenso en una dirección especificada o una posición especificada.

2. Estructura y principio de sistema

Descripción del principio: El sistema utiliza la pantalla táctil para comunicar con el PLC, controla el motor servo para conducir la abrazadera de la ventosa en el mecanismo del descenso a la elevación, y coopera con la acción del dispositivo que zafa y de la ventosa para realizar la prueba de descenso. 3 diversas ventosas de la dirección para hacer frente a la prueba del descenso del usuario de los bordes, de las esquinas y de las caras del producto.

3. Características de producto

3,1 la dirección linear del transporte de la columna doble, motor servo + impulsión de la correa dentada que levanta, puede fijar la altura de la prueba arbitrariamente, codificador externo detecta directamente la posición de levantamiento real, colocando es más exacta

3,2 tres diversos ángulos de las ventosas para alcanzar la prueba de muestras, función inductiva automática de la adsorción, dos ventosas del multi-ángulo a cada ángulo, evitando la inversión del ángulo al caer verticalmente

3,3 la pantalla táctil + arriba control del PLC de la respuesta, y todos los conjuntos completos eléctricos del uso de los elementos de control de productos importados, la velocidad de la respuesta es más rápidos, la operación es más estable, y los datos tales como aceleración, velocidad de aterrizaje máxima y tiempo de la prueba pueden ser medidos.

3,4 el marco periférico completamente incluido y la puerta defendida con la cerradura electromágnetica proporcionan una protección más confiable para la seguridad del operador

3,5 generador selecto del vacío del alto-flujo para la mayor succión y prueba para muestras más grandes

3,6 la función rápida de la remuneración del vacío para reducir la adherencia de las muestras y de las ventosas de la prueba, y el descenso es más exactos

3,7 la placa del descenso se coloca directamente en la tierra para evitar otros factores, haciendo la prueba más cercano a realidad.

4. Función principal

4,1 prueba de descenso direccional

4,2 prueba libre de la caída

4,3 funciones automáticas y manuales

4,4 función de la remuneración de la altura de la referencia

4,5 la altura del descenso, la velocidad del final, y el número de pruebas pueden ser fijados

4,6 remuneración rápida del vacío

4,7 la función de la medida de los datos, calcula automáticamente la aceleración, la velocidad de aterrizaje, el tiempo de la prueba, el etc.;

4,8 función completamente incluida de la protección de la puerta de la seguridad (la puerta de la seguridad está abierta, el equipo no comienza, no protege seguridad del operador)

5. Parámetros técnicos

5,1 altura del descenso: Puede ser fijada dentro de la gama de 400-1800m m, la exactitud de la dislocación es ±1mm, y la aceleración completa durante el descenso: el error está dentro de 0.2g. La muestra fue controlada para caer de una altura de 1 m con el dispositivo y la velocidad instantánea cuando entrar en contacto con el piso era desviación de la superficie del descenso de >4.2 m/s.: la orientación del producto y la desviación inicial no son más que 5° al aterrizar. Si es mayor que 5°, es una prueba de descenso fallada; el índice de éxito de descenso controlado es el >99%.

5,2 ángulo de descenso: 0°, 45°, 90°, 2 caras grandes, 4 facetas, 8 bordes y 4 esquinas de la muestra rectangular que puede ser caída

5,3 estándares relevantes: El producto cumple con el estándar IEC68-2-32

Especificaciones y cantidad de 5,4 ventosas: Ventosa de Ф16mm, 6

5,5 datos de prueba: altura del descenso, aceleración, velocidad del final, tiempo de la prueba, número de pruebas, etc.

5,6 pruebe el peso de la muestra: 1000g máximo permitido

5,7 tamaño superficial del descenso: 350*350*50m m

5,8 material superficial del descenso: (puede ser modificado para requisitos particulares)

Se pule el granito granítico blanco, la superficie, ningunos rasguños, agujeros y abolladuras obvios; el grueso es 49 ~ 51m m; llanura <1mm>

Método de la inspección: utilice un aspirador y un trapo para quitar la superficie, y después toque la superficie con la palma para sentir visualmente si hay un topetón; si usted puede sentir las espinas intuitivo, la superficie es incompetente.

Tablero de madera: tablero de madera de alta densidad grueso de los 3cm. La bola de acero de la calidad 130g cae de una altura de los 50cm, la altura de la despedida es el 10-15cm; la altura baja a partir del 70cm, y la altura de la despedida es 15cm-20cm.

5,9 aspereza superficial del descenso: Los valores de la aspereza de los tableros del mármol y del cemento son los 0.59μm y los 1.29μm, respectivamente (los datos de referencia)

6. Requisitos del ambiente de trabajo y del ambiente del almacenamiento

6,1 temperatura y humedad de trabajo: ° C ~ 30 ° C, humedad el 40% ~ el 60% (sin condensación) de la temperatura 18

6,2 temperatura y humedad de almacenamiento: ° C ~ 60 ° C, humedad el 40% ~ el 60% (sin condensación) de la temperatura -10
