Equipo de prueba del fuego del probador UL790 de la inflamabilidad de los materiales de construcción de las cubiertas de tejado

Equipo de prueba de la inflamabilidad, equipo de prueba del fuego de la UL 790 de las cubiertas de tejado

Introducción de instrumentos

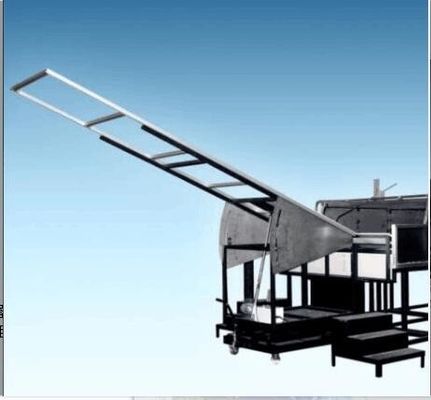

El sistema de prueba de la combustión del tejado es un instrumento para simula condiciones reales para evaluar la resistencia de fuego de tejados y de componentes. Debajo de este circumsance de A1.82m, de B los 2.4m y de C los 3.9m al grado del grado A~C para evaluar la muestra. Al mismo tiempo, puede ser aplicada a la prueba de la retardancia de la llama de los componentes de la célula fotovoltaica.

Parámetros técnicos

Prueba de la inflamabilidad de ASTM E 108 del material de revestimiento del tejado
Prueba de la inflamabilidad UL790 del material de revestimiento del tejado
Prueba de la inflamabilidad de NFPA 256 del material de revestimiento del tejado
Montaje de célula fotovoltaica del IEC 61730-2, apéndice A, prueba de la protección contra los incendios, propagación de llama

Características principales

a. Material de techumbre de la madera contrachapada, tamaño: (w) 1300 x 1000 (d) x 120 (h), usado para la instalación de las muestras de la prueba.

b. Un tablero de prueba no inflamable que instaló en el extremo del tablero de prueba puede prevenir el petardeo de debajo el tablero de prueba.

c. El acero inoxidable que el tablero en abanico puede ajustar el ángulo de la prueba, el tamaño es: (l) 1440 x 940 (h) milímetros.

d. El marco principal se utiliza para apoyar la ayuda de la prueba y es una estructura de acero resistente a la corrosión, el tamaño es: (l) 1020 x 1000 (d) x 1473 (h) milímetros.

e. La asamblea incombustible del tablero montada en la parte frontal de los aleros y de las cornisas simulados marco y la llama de la hornilla para extender la muestra, el tamaño es: 330 (w) x 2130 (d) x 584 (h) milímetros.

f. El flujo de aire del panel de prueba es 19 + 8 kilómetros por hora (5.5m/sec) y configuró la supervisión del anemómetro.

g. El tubo independiente de las convulsiones puede extraer el aire desde fuera del laboratorio.

h. El tubo de aire se equipa de un filtro del panal y de una entrada del gas para instalar la hoja de la guía.

i. La hoja ajustable de la turbulencia en un conducto que fortalece velocidad del viento y reduce turbulencia. El acero inoxidable no cambiará la posición con el cambio de la presión de viento.

j. El material del tubo de aire se hace del acero inoxidable con la anticorrosión y la resistencia da alta temperatura, el tamaño es: 2130 (w) x 762 (h) x 3000 (l) milímetros.

k. La fan es 220V, 50HZand trifásico. La velocidad del viento se puede ajustar automáticamente con el sistema reverso. El flujo mínimo es 300m3/min.

l. El inversor tiene la función de la velocidad infinitamente variable, que puede ajustar la función entre 0-100%.

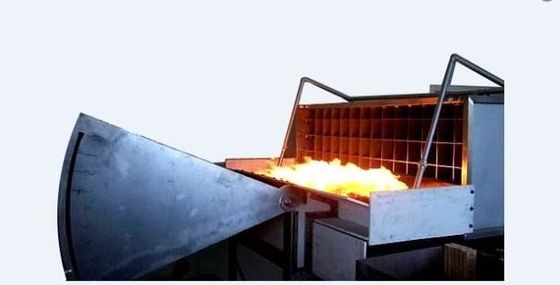

m. Los quemadores de gas (para el fuego, la propagación de llama y la prueba intermitentes de la marca del vuelo) el 1.12M largo, diámetro de 60.3m m y en el lado del panel de prueba tienen una anchura los 0.91M de 12.7m m rajado de largo.

n. El mechero de gas puede proporcionar 22000Btu/min (387kWh) y puede ajustar automáticamente el flujo del gas según tres clases de grados de la combustión de A, de B y de C.

o. El sistema de ignición automático asegura la seguridad de la prueba. Y la alta presión del mínimo del electrodo de la ignición es el 1.8kVp el metro de flujo total, que controla el flujo del gas según los diversos estándares. Clase A y B: 21000 ~ 22000 Btu/min (369 ~ 387 KVH) 10 minutos, clase C: 18000 ~ 19000 Btu/min (316 ~ 334 KVH) 4 minutos.

p. El sistema de adquisición de datos se escribe en lengua de programa de LabView. Y proporcionan el tablero de adquisición de datos a la compañía del NI de los Estados Unidos.

q. El sistema de adquisición de datos consiste en las piezas siguientes:

módulo de entrada del termopar del pedazo del ① 16

módulo de entrada de la conversión del módulo del pedazo del ② 16

Módulo de entrada y de salida de datos del ③

módulo de salida de la conversión del módulo del pedazo del ④ 12

placas del canal del ⑤ 4 y 8

Módulo del tiempo de Labview del ⑥

Tiempo de Labview del ⑦/módulo de Ethernet

r. Sistema informático

s. El sistema de prueba de la marca provee de un mechero de gas una llama capaz de tragar el material ardiente y la temperatura del mechero de gas se puede ajustar a 880± 10 C

t. Una malla metálica puede apoyar el material y la bandeja es rotativa facilitar la combustión completa del material.
