ES el impacto de la aleación de 9873-4 /ISO 8124-4 Alu va a elementos del oscilación sin el acelerómetro

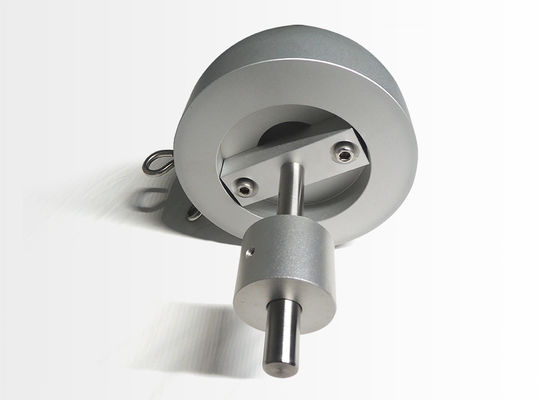

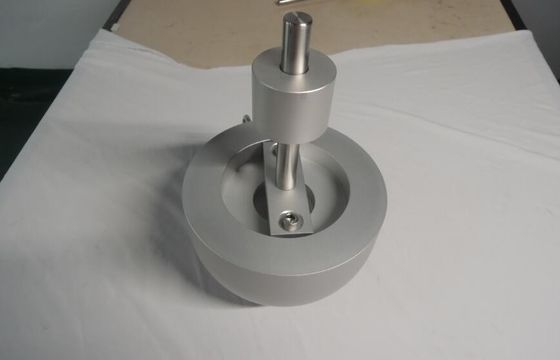

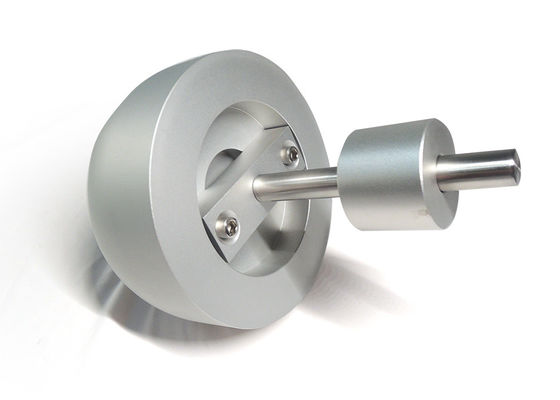

Cabeza del impacto del ISO 8124-4 de elementos del oscilación (sin el acelerómetro)

Información de producto

Prueba total, consistiendo en una esfera o una semi-esfera de aluminio del radio 80 milímetros de ± 3 milímetros, y una masa total
(acelerómetro incluyendo) de 4,6 kilogramos de ± 0,05 kilogramos. La parte de afectación entre la superficie pegó y
el acelerómetro estará homogéneo y libre de vacíos. Los cables conectados con el acelerómetro lo van a hacer
coloqúese de una manera tal que el efecto sobre la masa de la masa de la prueba se minimice

Estándar de la prueba

ISO8124-4 6.4.1

Procedimiento

Monte e instale el elemento del oscilación que se probará de acuerdo con las instrucciones del fabricante.
Suspenda el oscilación con los medios de la suspensión que se ha suministrado del oscilación y en el máximo
altura que esta permiso. Si las cuerdas o los cables son los medios de la suspensión, pueden necesitar ser estirado adentro
orden para permitir viaje liso cuando el oscilación se lanza durante la prueba. Si es necesario, aplique una carga de, por ejemplo,
5 kilogramos al extremo de cada cuerda o cable y dejarlo para 6 h o hasta las cuerdas o los cables se han enderezado.
Ajuste todas las partes de la disposición de modo que las cadenas que suspenden para la masa de la prueba sean paralelas a los medios de
suspensión para el elemento del oscilación.
Suspenda y ajuste la masa de la prueba de modo que el punto de contacto del elemento del oscilación y el centro de la prueba
total esté en el mismo avión horizontal que el centro de gravedad del Massachusetts de la prueba. Asegúrese de que las cadenas para la prueba
total no se tuercen y que la masa de la prueba cuelga en una línea vertical.
Ponga una marca de índice al lado de los elementos del oscilación que son apoyados por las cadenas, cuerdas, cables u otro
elementos que suspenden flexibles. La marca de índice puede estar en cualquier parte del miembro suspendido que es
inmediatamente debajo del punto de pivote en la posición de resto colgante.
Los elementos del oscilación que son apoyados por las cadenas, las cuerdas, los cables u otros elementos que suspenden flexibles serán
aumentado a lo largo de su arco del viaje hasta la proyección de la lado-vista de una línea recta con el punto y el índice de pivote
formas de la marca un ángulo 60° del ± 1° con la vertical. Una vez que crían al miembro suspendido a la posición de la prueba,
una cierta curvatura será producida en los elementos que suspenden. Ajuste la posición suspendida del miembro a
determine esa curvatura que proporcione una trayectoria estable.

Cabeza del impacto del ISO 8124-4 del oscilación Elements.pdf
