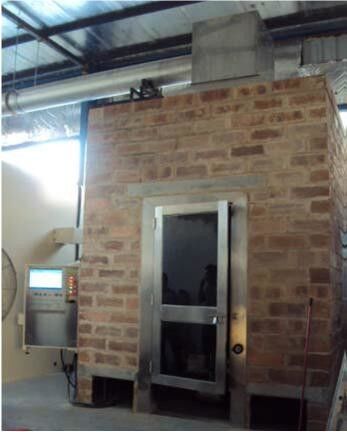

El equipo 1685 de prueba del fuego del control del PLC de la UL agrupó el probador vertical de la inflamabilidad del cable

El PLC controla el probador vertical agrupado de la inflamabilidad del cable con UL 1685

Estándares

La máquina de prueba vertical agrupada de la extensión de la llama del cable es acuerdo diseñado con las disposiciones relevantes del estándar UL1685, GB18380.3 sobre el alambre y de los requisitos ardientes de la prueba del cable. Y reunión con IEC 60332-3-10, IEC 60332-3-21 de KS C ~ 25 (A ~ estándares de la clase D).

Usos
El probador vertical agrupado de la extensión de la llama del cable es un equipo que probaba la instalación vertical de un cable agrupado o del cable óptico para suprimir la extensión vertical de la llama bajo condiciones especificadas, es el equipo necesario para los cables de transmisión, los cables de control y la prueba ardiente del paquete del cable de fribra óptica. Además, si la hornilla del probador ajusta de 20 grados, puede ser alcanzado por IEEE 383 (IEEE 1202) normas de pruebas. Este probador se puede equipar del instrumento de la liberación de calor configura el puerto, con el analizador de gas puede medir los valores del poder termal tales como HRR (tarifa de liberación de calor), SPR (tarifa de la generación del humo) y así sucesivamente.

La experiencia del usuario
1, este probador diseñó con alta inteligencia y fácil actuar;
2, con diseño industrial profesional, aspecto hermoso y la disposición razonable;
3, este equipo es precisión, seguridad, y estabilidad;
4, con el sistema de control del microordenador, proceso inteligente de la prueba, ninguna necesidad de medir el tiempo manualmente.
5, gabinete de prueba Orrosion-resistente del acero inoxidable;

Características principales

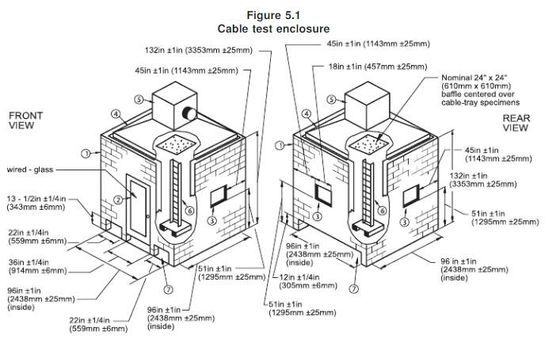

1, la dimensión de la caja de la prueba del acero inoxidable es 1,000±100 (W) x2,000±100 (D) x4,000±100 (H) milímetro. La superficie interior del caso es más alta que la tierra, y el lado trasero cubierto con el material de aislamiento;
2, equipado de una escalera del acero inoxidable, de acuerdo con los requisitos de GB/T18380.31;
3, tenedor de repuesto de la muestra 2;
4, escaleras se hacen del acero inoxidable, resistente a la corrosión y fácil limpiar;
5, en la parte más inferior del gabinete, hay una entrada de aire que la dimensión es 800±20 (W)×400±10 (D), en la posición de 150+10m m en el frente de la caja.
6, allí se monta un tipo termopares del diámetro 2m m K dentro de la caja de la prueba;
7, el flujo de aire dentro del horno de combustión se pueden controlar estable en (5000 el ± 500) el l/min.

Sistemas de la combustión
1, la hornilla: Ceña el tipo tamaño del mechero de gas del propano del × 4.5m m de 257m m, y abriendo un total de 242 agujeros, que arreglaron en 3 líneas de 81,80,81, el diámetro del agujero es

1.35m m, la distancia entre los agujeros es 3,2 milímetros;
2, equipado de la vávula de bola de alta precisión para controlar el gas apagado;
3, dos flujómetros: ventile el flujómetro del flujómetro y de gas y la válvula de control;
4, el frente del probador de la combustión se proporciona un tubo de la parada de la llama para evitar que el gas del propano modere, de tal modo asegurando la seguridad máxima de la muestra.
5, ángulo de la combustión: horizontal; dispositivo automático de la ignición; (20 grados de ajustable son opcionales).
6, la hornilla pueden compensar automáticamente el proceso de la remuneración del gas y del aire por programa de computadora, mientras que muchos sistemas tradicionales han descuidado esta influencia.

Sistemas de control
1, PLC con el sistema de control grande de la pantalla táctil;
2, este probador pueden ignición automática y sincronización automática, gama que mide el tiempo de 999min y la precisión 1s;
3, los datos experimentales se almacena automáticamente, investigación libre;
4, con 40 minutos y la función del recordatorio de la sincronización de 1 hora;
5, los soportes del espécimen son levantados por la grúa eléctrica.

Parámetros del aparato
1, el tamaño de la caja de la prueba es 1,000±100 (W) x2,000±100 (D) x4,000±100 (H) milímetro;
2, la exactitud del anemómetro es los 0.1m/s;
3, la gama del anemómetro de la fuente de aire es 8000L/min; los vientos del mercado son (5000 el ± 500) l/min pueden ser ajustados;
4, gas: pureza del 95% del propano técnico del grado (cliente);
5, el control de flujo del gas: Debajo de 100kpa, 20 condiciones del ºC;
6, el suministro de gas de la combustión: Propano (o LPG).

Especificaciones
